基于观测云 DataKit 实现 H3C 路由器有源 Ping 链路质量监控

背景：为什么传统监控不够？

在企业网络运维中，仅依赖设备存活（如 ICMP 或 SNMP）无法全面反映链路质量。尤其在多出口、策略路由或 VRF 场景下，需要从指定源地址发起探测，以真实反映业务路径质量。但是设备存活监控（ICMP/SNMP）只能回答"通不通"，无法回答"好不好"。尤其在以下场景，传统方案存在明显盲区：

为了弥补传统监控盲区，下面借助观测云，实现从指定源地址发起探测，真实还原业务流量的实际转发路径。

方案架构：DataKit + SSH 有源探测

本方案基于观测云 DataKit 的 PythonD 插件，通过 SSH 登录 H3C 路由器执行有源 Ping，实现以下目标：

• 多链路质量监控（指定源 IP）
• 延迟 / 丢包 / 抖动指标采集
• 统一指标上报观测云

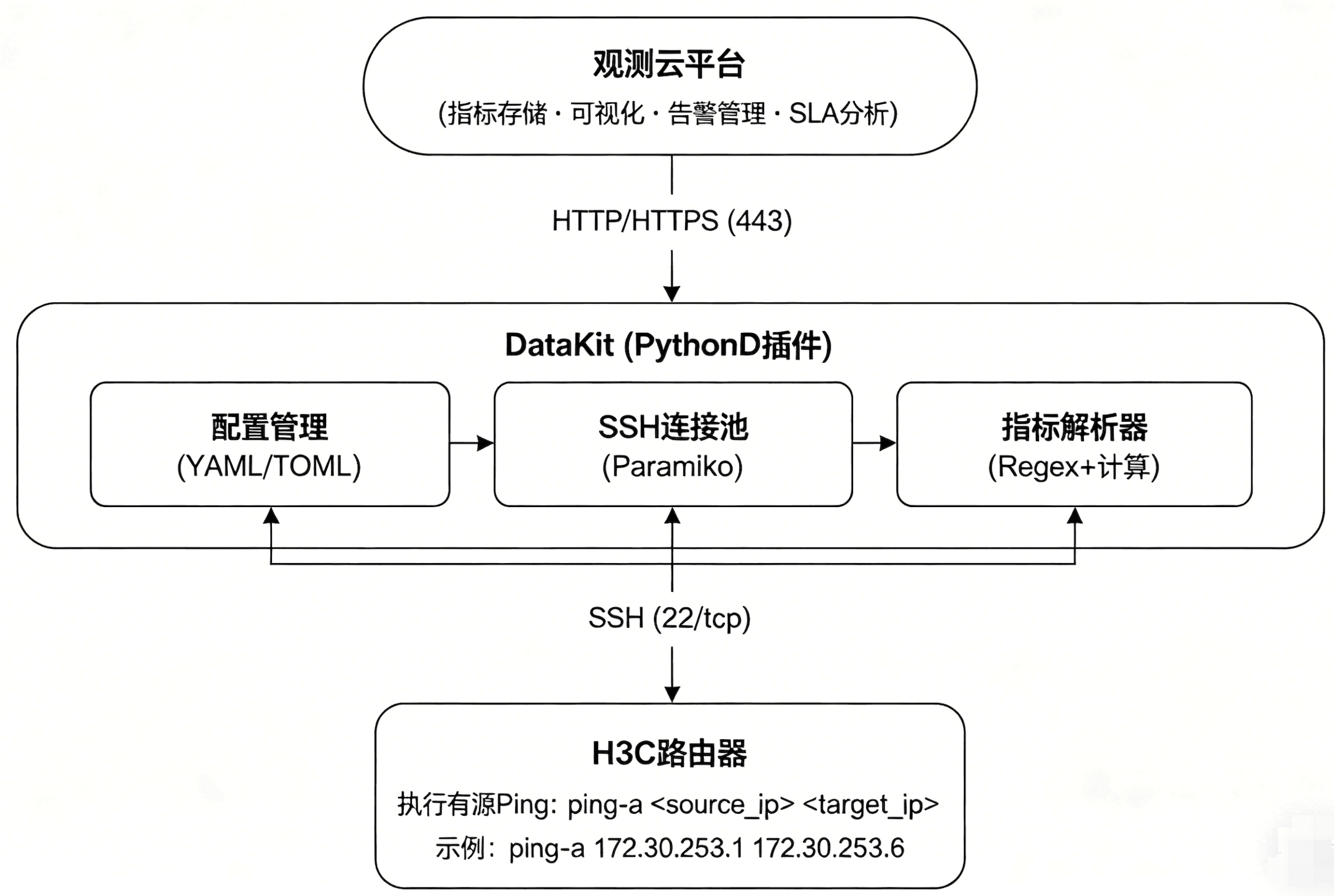

整体架构

关键技术选型

核心能力：有源 Ping 原理

H3C 有源 Ping 命令

H3C 支持通过指定源地址进行 Ping。

示例：

ping -a 172.30.253.1 172.30.253.6
Ping 172.30.253.6 (172.30.253.6) from 172.30.253.1: 56 data bytes, press CTRL_C to break
56 bytes from 172.30.253.6: icmp_seq=0 ttl=255 time=3.246 ms
56 bytes from 172.30.253.6: icmp_seq=1 ttl=255 time=48.882 ms
56 bytes from 172.30.253.6: icmp_seq=2 ttl=255 time=0.522 ms
56 bytes from 172.30.253.6: icmp_seq=3 ttl=255 time=0.547 ms
56 bytes from 172.30.253.6: icmp_seq=4 ttl=255 time=0.561 ms

--- Ping statistics for 172.30.253.6 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

指标设计：完整链路质量画像

核心指标集

接入步骤

安装 DataKit

登录能连接路由器的 Linux 主机，安装文档注册观测云，安装 DataKit。

开启 Pythond 采集器

cd /usr/local/datakit/conf.d
cp samples/pythond.conf.sample pythond.conf

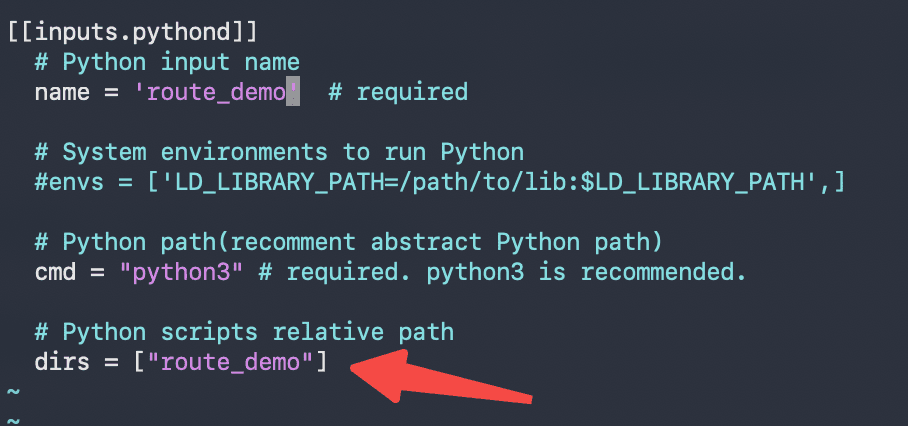

编辑 pythond.conf

cd /usr/local/datakit/python.d
mkdir route_demo

在 route_demo 下新建 route_demo.py 文件，内容如下：

from datakit_framework import DataKitFramework
import paramiko
import re
import time
import json

class H3CPingMonitor(DataKitFramework):
    name = 'H3CPingMonitor'
    interval = 60  # 每60秒执行一次

    def __init__(self, **kwargs):
        super().__init__(ip='127.0.0.1', port=9529)
        # H3C路由器配置
        self.router_ip = '172.30.250.201'
        self.router_port = 22
        self.username = 'test1'      # 修改为你的H3C用户名
        self.password = 'xxxx'   # 修改为你的H3C密码
        # 目标ping地址列表
        self.target_ips = ['172.30.253.6']
        # 源地址（有源ping的源接口IP，根据实际情况修改）
        self.source_ip = '172.30.253.1'  # 例如: '10.0.0.1'，如果为None则使用默认源

    def ssh_connect(self):
        """建立SSH连接到H3C路由器"""
        try:
            client = paramiko.SSHClient()
            client.set_missing_host_key_policy(paramiko.AutoAddPolicy())
            client.connect(
                hostname=self.router_ip,
                port=self.router_port,
                username=self.username,
                password=self.password,
                timeout=30,
                allow_agent=False,
                look_for_keys=False
            )
            return client
        except Exception as e:
            print(f"SSH连接失败: {str(e)}")
            return None

    def parse_ping_output(self, output):
        """
        解析H3C ping输出，提取延迟指标
        返回: dict 包含 success, packet_loss, latency_min, latency_avg, latency_max, latency_stddev
        """
        result = {
            'success': False,
            'packet_loss': 100,
            'latency_min': None,
            'latency_avg': None,
            'latency_max': None,
            'latency_stddev': None
        }

        # 检查是否成功（0%丢包）
        if re.search(r'0\.0%\s+packet\s+loss|0%\s+packet\s+loss', output):
            result['success'] = True
            result['packet_loss'] = 0
        else:
            # 提取丢包率
            loss_match = re.search(r'(\d+\.?\d*)%\s+packet\s+loss', output)
            if loss_match:
                result['packet_loss'] = float(loss_match.group(1))
                result['success'] = result['packet_loss'] < 100

        # 提取延迟统计: round-trip min/avg/max/std-dev = 0.522/10.752/48.882/19.094 ms
        stats_pattern = r'round-trip\s+min/avg/max/std-dev\s*=\s*([\d.]+)/([\d.]+)/([\d.]+)/([\d.]+)\s*ms'
        stats_match = re.search(stats_pattern, output)

        if stats_match:
            result['latency_min'] = float(stats_match.group(1))
            result['latency_avg'] = float(stats_match.group(2))
            result['latency_max'] = float(stats_match.group(3))
            result['latency_stddev'] = float(stats_match.group(4))
        else:
            # 备用方案：从每行time=提取计算
            times = re.findall(r'time=([\d.]+)\s*ms', output)
            if times:
                times = [float(t) for t in times]
                result['latency_min'] = min(times)
                result['latency_avg'] = sum(times) / len(times)
                result['latency_max'] = max(times)

        return result

    def execute_ping(self, client, target_ip):
        """
        在H3C路由器上执行有源ping命令
        H3C命令格式: ping -a <source-ip> <destination-ip>
        """
        try:
            # 打开交互式shell
            shell = client.invoke_shell()
            shell.settimeout(30)

            # 等待初始提示符
            time.sleep(1)
            shell.recv(65535).decode('utf-8', errors='ignore')

            # 构建有源ping命令
            if self.source_ip:
                ping_cmd = f"ping -a {self.source_ip} {target_ip}\n"
            else:
                ping_cmd = f"ping {target_ip}\n"

            print(f"执行命令: {ping_cmd.strip()}")
            shell.send(ping_cmd)

            # 等待命令执行完成
            time.sleep(2)

            # 接收输出
            output = ""
            start_time = time.time()
            while True:
                if shell.recv_ready():
                    chunk = shell.recv(65535).decode('utf-8', errors='ignore')
                    output += chunk
                    # 检测到统计信息或超时退出
                    if "Ping statistics" in output and "round-trip" in output:
                        time.sleep(0.3)
                        if shell.recv_ready():
                            output += shell.recv(65535).decode('utf-8', errors='ignore')
                        break
                elif time.time() - start_time > 10:
                    break
                else:
                    time.sleep(0.2)

            shell.close()

            print(f"Ping {target_ip} 输出:\n{output}")

            # 解析ping结果
            parsed = self.parse_ping_output(output)

            return {
                'target': target_ip,
                'status': 1 if parsed['success'] else 0,
                'packet_loss': parsed['packet_loss'],
                'latency_min': parsed['latency_min'],
                'latency_avg': parsed['latency_avg'],
                'latency_max': parsed['latency_max'],
                'latency_stddev': parsed['latency_stddev'],
                'output': output[:500]
            }

        except Exception as e:
            print(f"执行ping命令失败 {target_ip}: {str(e)}")
            return {
                'target': target_ip,
                'status': 0,
                'packet_loss': 100,
                'latency_min': None,
                'latency_avg': None,
                'latency_max': None,
                'latency_stddev': None,
                'output': str(e)
            }

    def run(self):
        print(f"[{time.strftime('%Y-%m-%d %H:%M:%S')}] 开始H3C路由器Ping监控...")

        # 建立SSH连接
        client = self.ssh_connect()
        if not client:
            # 连接失败，上报所有目标为失败状态
            data = []
            for ip in self.target_ips:
                fields = {
                    "status": 0,
                    "packet_loss": 100,
                    "error": "ssh_connection_failed"
                }
                data.append({
                    "measurement": "h3c_ping_monitor",
                    "tags": {
                        "router_ip": self.router_ip,
                        "target_ip": ip,
                        "source_ip": self.source_ip or "default"
                    },
                    "fields": fields
                })

            in_data = {
                'M': data,
                'input': "h3c_ping_monitor"
            }
            return self.report(in_data)

        try:
            # 执行所有ping检测
            ping_results = []
            for target_ip in self.target_ips:
                result = self.execute_ping(client, target_ip)
                ping_results.append(result)
                time.sleep(1)

            # 构建上报数据
            data = []
            for result in ping_results:
                fields = {
                    "status": result['status'],
                    "packet_loss": result['packet_loss']
                }

                # 添加延迟指标（仅当ping成功且有数据时）
                if result['status'] == 1:
                    if result['latency_avg'] is not None:
                        fields["latency_avg"] = result['latency_avg']
                    if result['latency_min'] is not None:
                        fields["latency_min"] = result['latency_min']
                    if result['latency_max'] is not None:
                        fields["latency_max"] = result['latency_max']
                    if result['latency_stddev'] is not None:
                        fields["latency_stddev"] = result['latency_stddev']

                data.append({
                    "measurement": "h3c_ping_monitor",
                    "tags": {
                        "router_ip": self.router_ip,
                        "target_ip": result['target'],
                        "source_ip": self.source_ip or "default"
                    },
                    "fields": fields
                })

            in_data = {
                'M': data,
                'input': "h3c_ping_monitor"
            }

            print(f"上报数据: {json.dumps(in_data, indent=2)}")

            # 上报到DataKit
            return self.report(in_data)

        finally:
            client.close()
            print("SSH连接已关闭")


# 如果直接运行此脚本进行测试
if __name__ == '__main__':
    monitor = H3CPingMonitor()
    monitor.run()

重启 DataKit

datakit service -R

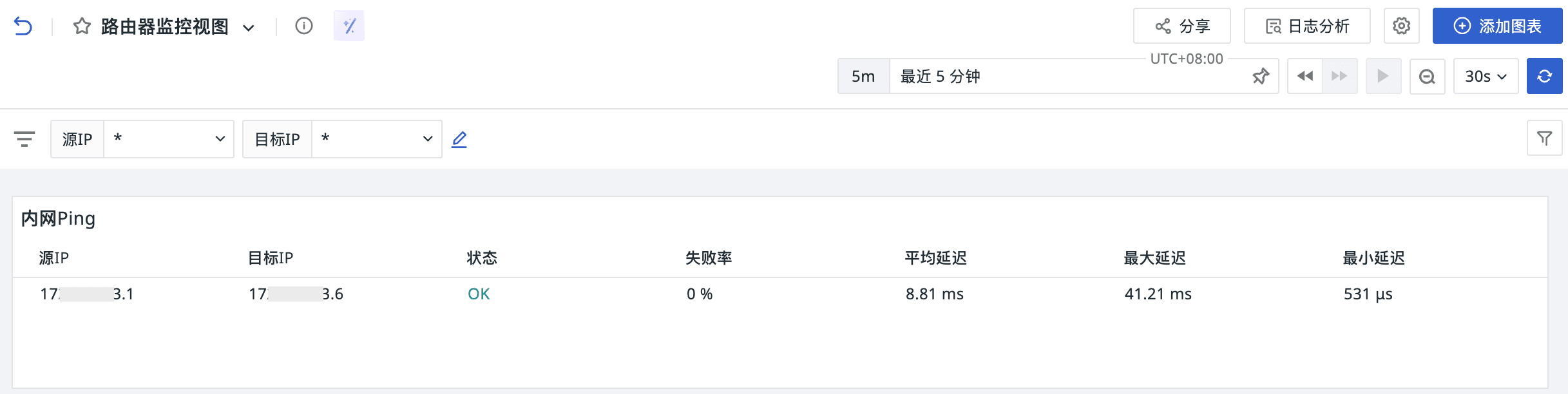

监控视图

使用采集到的指标，自定义仪表板，效果如下。

总结

本方案通过 DataKit PythonD + SSH，实现了对 H3C 路由器的有源链路质量监控，具备以下优势：

• 支持真实业务路径检测（指定源 IP）
• 指标体系完整（延迟 / 丢包 / 抖动）
• 易扩展（多目标、多源、并发）
• 可直接接入观测云告警体系
